ООО "ФЕНИКС-СТРОЙ" специализируется на изготовлении газоочистного оборудования (циклонов, скрубберов) и различных металлоконструкций. Располагая значительными производственными ресурсами наша компания быстро и качественно изготовит любые типы газоочистного оборудования и металлоконструкций по Вашему заказу.
Циклоны
Циклон — воздухоочиститель, используемый в промышленности для очистки газов или жидкостей от взвешенных частиц. Принцип очистки — инерционный (с использованием центробежной силы), а также гравитационный. Циклонные пылеуловители составляют наиболее массовую группу среди всех видов пылеулавливающей аппаратуры и применяются во всех отраслях промышленности.
Принцип действия

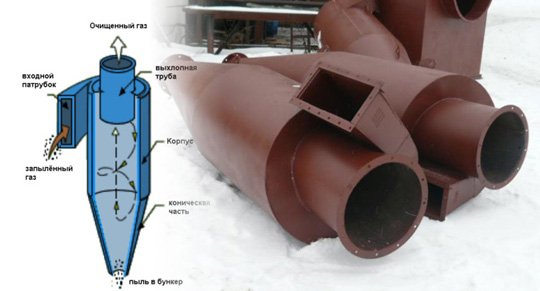

Принцип действия простейшего противоточного циклона (см. схему) таков: поток запылённого газа вводится в аппарат через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный вниз, к конической части аппарата. Вследствие силы инерции (центробежной силы) частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли (на рисунке не показан). Очищенный от пыли газовый поток затем двигается снизу вверх и выводится из циклона через соосную выхлопную трубу.
Конструкция
Существует огромное разнообразие типов циклонов. Кроме описанного выше противоточного циклона существуют и менее распространённые прямоточные. Противоточные циклоны различаются размерами, соотношением цилиндрической и конической частей, а также относительной высотой (т. е. отношением высоты к диаметру) цилиндрической части. Чем больше относительная высота, тем меньше коэффициент гидравлического сопротивления и разрежение в бункере (меньше вероятность подсоса пыли в аппарат), но меньше степень очистки. Наиболее оптимальна относительная высота 1,6, что соответствует принципу "золотое сечение".
Эффективность
Степень очистки в циклоне сильно зависит от дисперсного состава частиц пыли в поступающем на очистку газе (чем больше размер частиц, тем эффективнее очистка). Для распространённых циклонов типа ЦН степень очистки может достигать:
- для частиц с условным диаметром 20 микрон -
99,5%
- для частиц с условным диаметром 10 микрон -
95%
- для частиц с условным диаметром 5 микрон -
83%
C уменьшением диаметра циклона степень очистки возрастает, но увеличивается металлоёмкость и затраты на очистку. При больших объёмах газа и высоких требованиях к очистке газовый поток пропускают параллельно через несколько циклонов малого диаметра (100—300 мм.). Такую конструкцию называют мультициклоном или батарейным циклоном. Возможно также применить Электростатический фильтр , который, напротив, эффективен именно для малых частиц.
Достоинства и недостатки
Циклоны просты в разработке и изготовлении, надёжны, высокопроизводительны, могут использоваться для очистки агрессивных и высокотемпературных газов и газовых смесей. Недостатками являются высокое гидравлическое сопротивление, невозможность улавливания пыли с малым размером частиц и небольшая долговечность (особенно при очистке газов от пыли с высокими абразивными свойствами).
Скрубберы
Скруббер (англ. «scrubber», от англ. scrub — «скрести», «чистить») — устройство, используемое для очистки твёрдых или газообразных сред от примесей в различных химико-технологических процессах.
Газоочистка
Назначение для улавливания из отводимых с печей газов пыли, возгонов и оксидов селена, телура, свинца и других элементов. Очистка газов от примесей с помощью скрубберов относится к мокрым способам очистки. Этот способ основан на промывке газа жидкостью (обычно водой) при максимально развитой поверхности контакта жидкости с частицами аэрозоля и возможно более интенсивном перемешивании очищаемого газа с жидкостью. Данный метод позволяет удалить из газа частицы пыли, дыма, тумана и аэрозолей (обычно нежелательные или вредные) практически любых размеров.
Конструкция
Выделяют следующие виды скрубберов:
- башни с насадкой (насадочные скрубберы);
- орошаемые циклоны (центробежные скрубберы);
- пенные аппараты;
- скрубберы Вентури.
Достоинства и недостатки
Основной недостаток этого способа газоочистки — образование больших объёмов шлама. Действие аппаратов мокрой очистки газов основано на захвате частиц пыли жидкостью, которая уносит их из аппаратов в виде шлама. Процесс улавливания в мокрых пылеуловителях улучшается из-за конденсационного эффекта-укрупнение частиц пыли за счёт конденсации на них водяных паров.
|
